一、功能特點：
-------------------------------------------------------------------------------
1. 獨家內置USB2.0專業仿真器/編程器ICE52

    單片機仿真器是在產品開發階段用來替代單片機進行軟硬件調試的非常有效的開發工具。使用單片機仿真器可以對單片機程序進行單步、斷點、全速等手段的調試，在集成開發環境中檢查程序運行中單片機RAM、寄存器內容的變化，觀察程序的運行情況。與此同時可以對硬件電路進行實時的調試。使用單片機仿真器可以迅速發現和排除程序中的錯誤，從而大大縮短單片機開發的周期。
    ME800系列單片機開發實驗儀集成了碩飛科技新研制的USB2.0接口的仿真/編程器ICE52，能夠在目前專業KEIL開發環境下使用，在仿真過程中不占用用戶的任何資源，特別是不占用IO端口，以及串口和定時器等重要資源。
仿真器搭配獨立的POD52仿真適配頭，不僅可以仿真標準8051/8052單片機的所有功能， 還可以仿真部分單片機的增強型功能。該仿真適配頭采用CPU直接置入的方式，將仿真的CPU頻率提高到其極限，并且穩定可靠。

仿真器功能特點
·USB2.0接口(真正的USB接口，非USB轉串口)增強型仿真器
·集成編程下載功能, 國內首創燒寫功能嵌入keil，在Keil中實現下載編程操作
·可仿真ATMEL, WINBOND, DALLAS, INTEL, SST, PHILIPS等所有兼容51與52單片機
·不占用用戶資源, 完全真實單片機所有端口特性
·快速代碼下載，極速單步操作
·全新開發的Keil仿真接口驅動，與開發環境完美接合
·支持軟件復位操作, 無需手動復位硬件, 即可進行連續代碼下載與仿真操作
·支持脫機運行
·微型置入式仿真適配頭（POD52），徹底避免傳統仿真排線帶來的多種不穩定因素
·支持標準的仿真操作，如全速，單步，跨步運行，斷點的設置/禁用/取消，寄存器與變量查看
·支持運行中暫停(夭折)功能
·可仿真雙DPTR, PCA, ALE禁用, SPI接口, 片內768字節擴展RAM等增強型51單片機資源
·高達63K的代碼仿真空間, 支持外部64K擴展RAM仿真

編程器功能特點
·國內首創燒寫功能直接嵌入Keil，可以非常方便的在Keil中直接進行燒寫操作，當程序編譯完成后，僅需要點擊一下KEIL功能欄的FLASH DOWNLOAD按鈕，即可將代碼快速下載到單片機中
·擁有完全自主知識產權的編程控制軟件MEFlash，具有中英文雙語切換功能，操作功能和專業編程器完全一致
·支持燒寫的器件多：ME830可以直接支持多家主流公司（如ATMEL，Winbond，NXP（Philips），SST，SALLAS）的51系列單片機的燒寫。點擊查看器件列表...

    提示：ME830/ME850是目前唯一一款集成有USB2.0接口的專業仿真器的單片機開發實驗儀，光仿真器的價值就在400元以上，性能可媲美1000元以上的專業級仿真器。目前所見到的其他51系列開發板全部采用SST公版仿真方案，即直接使用一片價值10多元的SST單片機（SST89E516RD）配合keil軟件來調試，具有本質的缺陷：如占用串口、定時器和2字節堆棧，單步速度緩慢，對于真正開發產品沒有太大價值。

2. 板載ISP下載功能
    所謂ISP，即（In-System Programming）在系統可編程，指電路板上的空白器件可以編程寫入終用戶代碼， 而不需要從電路板上取下器件，已經編程的器件也可以用ISP方式擦除或再編程。此功能無論是對于實驗學習還是產品調試都是非常的方便，特別是重新燒寫電路板上的貼片芯片，ISP目前是不二之選。

ME830上預留有ISP下載接口，可以通過配套的ISP下載線連接到用戶目標板，對目標板上的CPU實現ISP下載，為大家開發和調試產品提供極大的便利。可支持ATMEL AT89S/AT89LS，AVR系列單片機！

3. 可以支持編程和實驗開發的芯片全（51/AVR系列）
·可以直接支持多家主流公司（如ATMEL，Winbond，NXP（Philips），SST，SALLAS）的51系列單片機的燒寫和實驗
·可以完美支持AVR芯片如ATmega8515的燒寫和實驗。用戶也可以自制其它AVR系列單片機的小系統，利用ME830的ISP下載功以及全開放的實驗模塊進行其它AVR單片機的實驗，如ATmega16，Atmega128等
點擊查看器件列表...

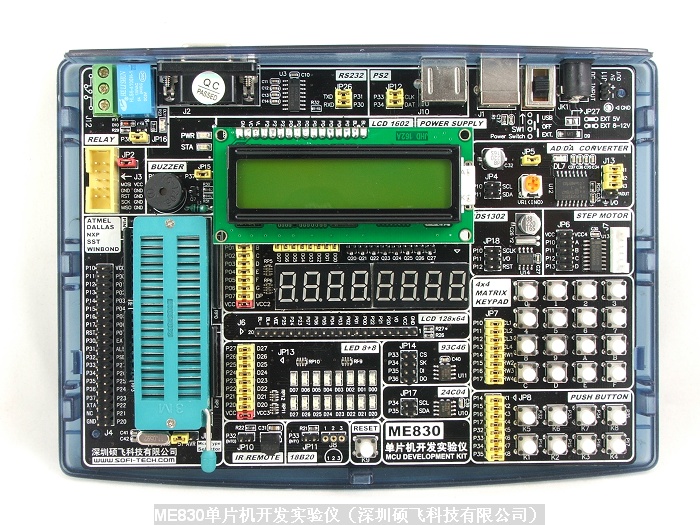

4. 豐富的板載硬件資源，全開放式模塊化設計
    ME830集成有強大的硬件資源，并采用靈活的硬件資源搭配方案，各功能模塊各自獨立，既可簡單地使用短路帽進行默認的資源連接（方便初學者直接使用），也可以取下短路帽后采用杜邦線連接單片機的任意I/O口線，輕松搭建自己的電路。這種獨特的設計集方便快捷與靈活多變于一體，既解決了只能使用固定線路的局限，也避免了只能用排線連接的煩瑣，過多的排線可能會阻礙觀察和操作板上的硬件資源。

具有以下硬件資源和外設接口
·16 路LED（8+8貼片高亮LED）
·8位LED數碼管
·1602LCD接口（16x2字符型液晶實驗）
·12864LCD接口（128x64 圖形液晶實驗）
·1路DS18B20接口（單總線數字溫度傳感器實驗）
·PS/2鍵盤接口（連接PC鍵盤進行單片機與鍵盤的通訊實驗）
·4*4矩陣鍵盤
·8個直接按鍵
·DS1302 SPI串行實時時鐘
·AT24C04（I2C EEPROM）
·AT93C46（Microwire EEPROM）
·PCF8591（I2C接口的8位模數/數模轉換器，4路ADC，1路DAC）
·板載步進電機驅動電路（步進電機選配）
·1路繼電器
·1個交流蜂鳴器
·紅外遙控接收頭（配定做專用遙控器一個）
·MAX232 串行口轉換接口電路
·40Pin外擴接口（引出CPU信號到外部電路，可以通過此接口擴展其他任意實驗）
·5V電源輸出接口
·ISP下載/仿真接口

5. 提供完善的實驗例程

由本公司資深工程師花費數月精心編寫，并提供論壇技術支持,全程指導您學習過程中遇到的各種問題：
·51部分：每個例子均采用匯編和C語言兩種方式編寫
·AVR部分：提供C語言例程，編譯軟件：WINAVR-20080610
·所有程序均配有流程圖和詳細的中文注釋
ME830的第一個簡單的流水燈程序說明、流程圖、源程序（查看）

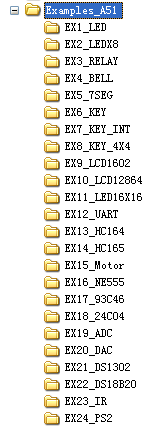

ME830/ME850實驗例程截圖

A51（51匯編程序）	C51（51 C語言程序）

注：ME830無 EX11，EX13，EX14，EX16 例程

6. 靈活的雙路供電方式
    通過開關在USB與外接電源適配器之間進行選擇切換。板載5V電源穩壓器,允許輸入電壓在8V~12V之間。
　

7. 高靈敏過載短路保護功能
    板載高靈敏度過流/短路保護檢測及智能控制功能，如果用戶不慎將芯片放反或者接錯了線路，系統會自動切斷電源，并通過LED閃爍進行指示，有效地保證了開發板和用戶的供電系統不受損壞(很多臺式電腦或筆記本電腦為了省成本沒有加USB過流保護電路，有可能會因外設短路而損壞USB口)。

8. 專業的編程控制軟件
    ME830不但可以直接在keil中直接實現燒寫功能，還擁有完全自主知識產權的編程控制軟件MEFlash，具有中英文雙語切換功能，操作功能和專業編程器完全一致。

MEFlash軟件具有如下特點：
·友好的用戶界面
·中文/英文雙語支持，可自由隨時切換
·編程操作完善，包含擦除，查空，校驗，編程(寫入)，讀取，讀寫熔絲位，加密等等
·自動編程操作支持，一步完成多項操作，操作內容可自行設置
·友好的器件配置方式
·器件信息查詢，如器件容量，放置或ISP連接方式等
·編程操作聲音提示功能
·自動檢測文件修改并自動重新加載，免去開發階段需要反復加載代碼的麻煩
·支持跳過無效的冗余數據，成倍加快燒寫速度
·可選的編程區域設置(對于有多個存儲區的芯片)
·完善的緩沖編輯功能，支持鍵盤輸入修改，支持復制/填充以及邏輯運算
·近器件列表，可快速更改當前的器件為近使用過的型號
·近文件列表，可快速加載曾經加載過的文件
·芯片燒寫計數功能，自動統計燒寫成功與失敗的數量
·中文聯機幫助
·極低的計算機配置要求，支持Win2000/2003/NT/XP以及新的Vista操作系統

MEFlash軟件界面：

支持器件列表：

注：上述列表中的器件為MeFlash軟件直接支持的型號，如果使用第三方軟件如STC下載軟件，可以支持STC全系列單片機下載

二、產品組成
-------------------------------------------------------------------
普通配置如下：

選配件：
12864帶漢字庫液晶模塊
DS18B20溫度傳感器
NCE 5V/2A開關電源 (ME830/850可以直接使用USB供電,此電源為輔助供電用,
在ME830/850上非必須)
步進電機
